Espagne - Vaisseau et frégates

Vaisseaux

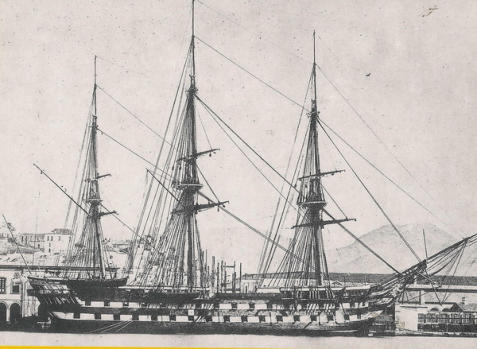

classe REINA DONA ISABEL II nom chantiers sur cale lancement en service rayé Reina dona Isabel II La Carraca, Cadix 1850 13-10-1852 20-9-1856 1889 Rey don Fransico de Asis Ferrol 1851 18-9-1853 1853 19-10-1866

caractéristiques

dimensions /dimensions : 65,53 x 17,68 x 8,22 m déplacement/displacement : 3841 t vitesse/speed : 7 n effectif/complement : 871 h propulsion /propulsion : voiles armement/armament : (Iabel II) : bat1 : 10x68 pdr +2x56 pdr + 20x30 - bat2 : 2x56 + 24x32 gaillards : 2x68 + 20x32 (Asis) : initial : 18x68 + 66x32 x 4x12 caronades 1861 ; 10x68 + 66x32 + 4x12 caronades

notes

vaisseau de 86 canons - dernier 3 ponts de la marine espagnole sur plans du Soberano

Isabel II :

1852 : basé à la Havane. 1860 : transformé en navire-école de canonnage.

Asis :

1858 : basé au Ferrol.

Frégates mixtes

classe Lealtad nom chantiers sur cale lancement en service rayé Lealtad Ferrol 1860 10-1860 1861 1897 Resolucion Ferrol 29-9-1859 15-9-1861 1862 1888 Nuestras Senora del Triunfo La Carraca, Cadix 1861 1862 24-11-1864

caractéristiques

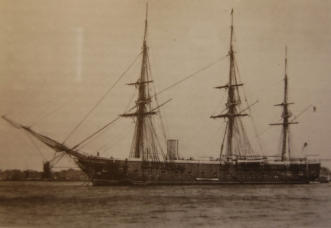

dimensions/dimensions : 70 x 14 x 6.16 m déplacement/displacement : 3075 t - 3200 t (Resoluciion, Triunfo) vitesse/speed : 11 n effectif/complement : 500 h propulsion/propulsion : 1 hélice - machine de 500 chn, 1990 chi - charbon: : 850 t armement/armament : 20x68 +14x32 + 2x12 cm rayés (embarcations) coque/hull : bois Le Lealtad

notes

Resolucion

1864-66 : très endommagée pendant la guerre contre le Pérou et le Chili. 1869 : La Resolucion est convertie en frégate cuirassée sous le nom de Mendez Nunez (voir frégate cuirassée) classe Berenguela nom chantiers sur cale lancement en service rayé Berenguela Ferrol 1854 11-1857 Petronila 1857 8-8-1863 Blanca 2-1859 1882

caractéristiques

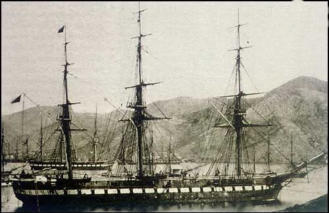

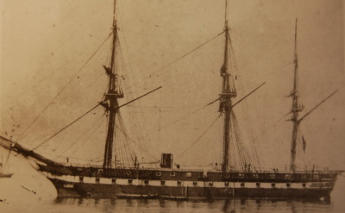

dimensions/dimensions : 70,10 x 14,32 x 7,10 m déplacement/displacement : 2600 t vitesse/speed : 10 n effectif/complement : 11 off. + 372 h propulsion/propulsion : 1 hélice - machine de 360 chn - 2 chaudières tubulaires armement/armament : 11x68 lisses +26x32 +2x12 cm (rayés) coque/hull : bois la Blanca classe Conception nom chantiers sur cale lancement en service rayé Conception La Carraca, Cadix 2-2858 8-1860 8-1860 1875+ Nuestras Senora del Carmen Cartagena 4-11-1861 1883 Conception

caractéristiques

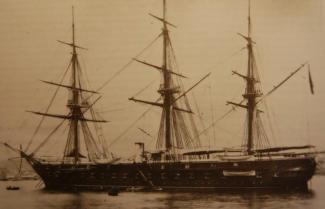

dimensions/dimensions : 75.6 x 14.40 x 7 m déplacement/displacement : vitesse/speed : 12 n effectif/complement : 600 h propulsion/propulsion : 600 chn armement/armament : 20x68 + 8x32 + 6x16 (rayés) coque/hull : bois Almansa nom chantiers sur cale lancement en service rayé Almansa Ferrol 7-1864

caractéristiques

dimensions/dimensions : 83,82 x 15,24 x 6,40 m déplacement/displacement : vitesse/speed : 12 n effectif/complement : 600 h propulsion/propulsion : 1 hélice - 600 chn charbon : 650 t armement/armament : 30x20 cm lisses + 14x16 cm rayés + 2x15 cm obus. + 2x12 cm + 2x8 (embacations) coque/hull : bois

notes

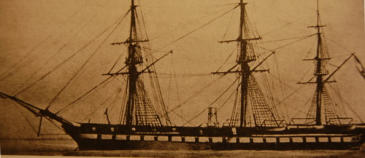

1881 : navire-école Princesa de Asturias nom chantiers sur cale lancement en service rayé Princesa de Asturia La Carraca 13-5-1853 17-11-1857 14-12-1859 12-3-1914

caractéristiques

dimensions/dimensions : 68.91 x 15.23 x 6.50 m déplacement/displacement : 2800 t effectif/complement : 485 h vitesse : 9.5 n (machine) - 10.5 (voile et mavhine) propulsion/propulsion : 1 hélice - machine de John Penn & Son de360 chn voilure : 2400 m² (46 voiles) armement/armament : (1859) 10x68 pdr + 26x32 pdr (1868) 10x20 cm Rivera NR2 + 18x16 cm + 1x20 cm Rivera NR1 vers 1900 : doté de canons tous différents pour expérimentation. coque/hull : bois

notes

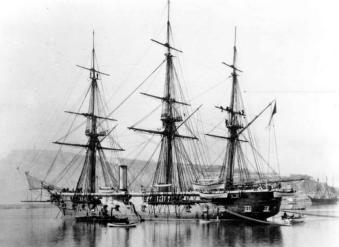

1871 : transformé en Ecole Navale au chantier du Ferrol. Villa de Madrid nom chantiers sur cale lancement en service rayé Villa de Madrid La Carraca, Cadix 3-11-1860 7-10-1862 12-11-1863 1882

caractéristiques

dimensions/dimensions : 87,05 x 15,42 x 7,40 x 7,84 (c) m déplacement/displacement : 4478 t vitesse/speed : 15 n effectif/complement : 617 h propulsion/propulsion : 1 hélice - 2 machines Penn & Son, 6 chaudières, - 800 chn, 3200 chi charbon : 720 t armement/armament : 30x20 cm + 14x16 cm + 2x15 cm obus. + 5x8 cm (embarcations) coque/hull : bois Navas de Tolosa nom chantiers sur cale lancement en service rayé Navas de Tolosa La Carraca, Cadix 9-1862 1865 1883

caractéristiques

dimensions/dimensions : 84 x 15 x 8,80 m déplacement/displacement : 4460 t vitesse/speed : 15 n effectif/complement : 600 h propulsion/propulsion : 1 hélice - 1 machine de 600 chn armement/armament : 20x20 cm + 14x16 cm+ 2x15 cm obus. + 2x8 (embarcations) coque/hull : bois Geronia nom chantiers sur cale lancement en service rayé Geronia Cartagena 22-3-1864 1864 1898

caractéristiques

dimensions/dimensions : déplacement/displacement : 3980 t vitesse/speed : 9/12 n effectif/complement : 600 h propulsion/propulsion : 1 hélice - 600 chn, 2400 che charbon : 675 t armement/armament : 20x68 + 14x16 cm (rayés) coque/hull : bois

Frégates cuirassées

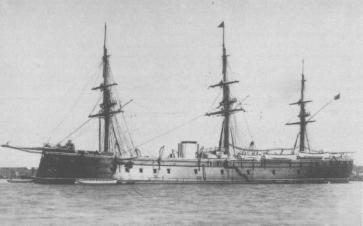

Numancia nom chantiers sur cale lancement en service rayé Numancia FCM, La Seyne (France) 9-1862 19-11-1863 12-1864 16-12-1912

caractéristiques

dimensions/dimensions : 96,01 x 17,34 x 7.90 x 8.87 (c) m déplacement/displacement : 7189 t vitesse/speed : 12/14 n effectif/complement : 590 h propulsion/propulsion : 1 hélice, 4 pales (d=6,35 m) - 1 machine de 1000 chn, 3700 che charbon : 1100 t armement/armament : origine : 34x20 cm (lisses)en 1870 : 6x300 pdr + 3x180 pdr + 16x20 cm (rayés) après modernisation : 4x20 cm (Hontoria 1883) + 3x15 cm + 8x14 cm + 2x7 cm + 12x4,7 cm + 4x3,7 cm + 2x7,62 cm + 2x3,7 cm canons revolvers voilure : 1846 m² blindage/armour : ceint. : 12/13 cm - extrémités : 11 cm coque/hull : coque en fer avec un éperon Sagunto (ex- Principe Alfonso) nom chantiers sur cale lancement en service rayé Sagunto Ferrol 1858 4-1869 1869

caractéristiques

dimensions/dimensions : 89.61 x 17.37 x 8.83 m déplacement/displacement : 6253 t vitesse/speed : 8 n effectif/complement : 560 h propulsion/propulsion : 1 hélice, 1 machine de 800 chn, 3200 chi charbon : 800 t armement/armament : 10x22 cm Palliser + 3x18 cm Palliser blindage/armour : 15 cm coque/hull : bois

notes

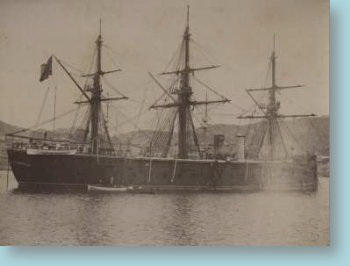

Ce navire a été commandé sous le nom de Principe Alfonso. Le Conway indique un armement différent, peut-être plus tardif : 6x9" + 2x8" + 3x7" + mitrailleuses. Zaragosa nom chantiers sur cale lancement en service rayé Zaragosa Cartagena 15-6-1861 6-2-1867 1867 1897

caractéristiques

dimensions/dimensions : 82 x 16 x 7,25 x 7,56 (c) m déplacement/displacement : 5620 t vitesse/speed : 11 n effectif/complement : 536 h propulsion/propulsion : 1 hélice, 1 machine Penn & Sons de 800 chn, 3200 chi charbon : 600 t armement/armament : origine : 30 x 20 cm 1870 : 4x28 cm + 4x22 cm + 14x20 cm blindage/armour : ceinture : 14 cm, batterie : 13 cm coque/hull : bois

notes

Le Convay indique un armement différent, peut-être plus tardif : 4x9" +3x7" + 8x6,4" x 1x4,7"+ 8 mitr. + 2x14". Vitoria nom chantiers sur cale lancement en service rayé Vitoria Thames Iron Works 15-1-1863 4-11-1865 16-11-1867 1911

caractéristiques

dimensions/dimensions : 96.37 x 17.37 x 8.07 m déplacement/displacement : 7250 t tvitesse/speed : 11.8 n effectif/complement : 600 h propulsion/propulsion : 1 hélice,1 machine de 1000 chn, 4500 chi - 8 chaudières voilure : 1846 m² charbon : 875 t armement/armament : origine : 30x20 cm 1870 : 4x250 Armstrong rayés + 3x180 Armstrong rayés + 14x20 cm Rivera lisses 1900 : 4x20 cm González Hontoria + 12x15 cm Skoda à tir rapide + 8x5.7 cm Nordenfelt + 4x4.7 cm Skoda + 4x3.7 cm Maxim. blindage/armour : 14 cm coque/hull : coque en fer avec éperon

notes

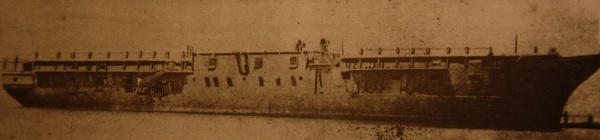

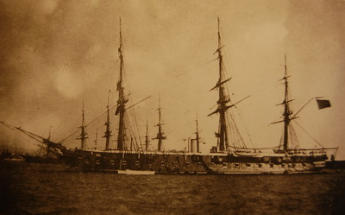

le Conway indique un armement de 8x9" + 2x8" + 1x7,9". Mendez Nunez De 1867 à 1869, l’Espagne entreprend la conversion de la Resolution (voir plus haut)) en frégate cuirassée. Les travaux terminés, elle est rebaptisée Menez Nunez. Le blindage se réduit à l'application d'une bande de fer de 12 cm d'épaisseur sur les flancs centraux où se trouvent les 6 canons de gros calibre, le reste de la coque restant en bois. la coque après transformation

Frégates à voiles

divers nom chantiers sur cale lancement en service rayé observations San Fernando 1844 Bailen Ferrol 1850 29-2-1854 1854 40 c Cortes 1836 Perla 1789 Esperanza 1834 frégates de transport à voiles nom chantiers sur cale lancement en service rayé Santa Maria 1000 t 1850 Pinta 800 t 1851 Santa Cilia 723 t 1849 Marie Galante 800 t 1851 Nina 1000 t 1850
