La flotte de Napoléon III - Marines étrangères

Hollande (2)

Frégates mixtes

ANNA PAULOWNA nom chantiers sur cale lancement en service rayé Anna Paulowna Amsterdam 1867

caractéristiques

dimensions /dimensions : 91.85 x 13.30 x 6.28 m déplacement/displacement : 3345 t vitesse/speed : effectif/complement : 325 h propulsion /propulsion : 600 chn charbon/coal : armement/armament : 10x6.3" + 10x30 pdr coque/hull : bois

notes

transformé en navire-école en 1877. ADOLF HERTOG VON NASSAU nom chantiers sur cale lancement en service rayé Adolf Hertog van Nassau Flushing 1861 > 1898

caractéristiques

dimensions /dimensions : 72,86 x 15,72 x 6,80 m déplacement/displacement : 3600 t vitesse/speed : 7 n effectif/complement : 500 h propulsion /propulsion : 400 chn charbon/coal : armement/armament : 8x6,3" + 1x60 pdr +42x30 pdr coque/hull : bois

notes

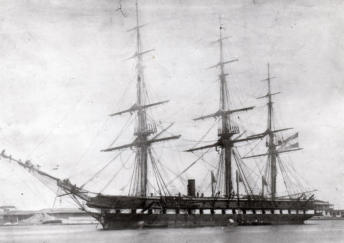

en 1897 n'avait plus de machine. Adolf Hertog van Nassau (coll. Dick Vries)

Frégate cuirassée

DE RUYTER nom chantiers sur cale lancement en service rayé De Ruyter Flushing 1831 1853 1831 : vaisseau de 74 1851 : frégate de 54 1860 : frégate mixte de 45 1863 : batterie blindée 1874

caractéristiques

dimensions /dimensions : frégate : 60,30 (flot.) (65,30 pp) x 14,70 x 6,80 (c) m déplacement/displacement : 2450 t BM - 2830 t lège vitesse/speed : 10 n effectif/complement : 250 h propulsion /propulsion : machine hollandaise de 400 chn donnant 1750 che charbon/coal : blindage / armour : 6" maxi armement/armament : origine : bat1 : 30x30 longs : bat2 : 33x30 courts ; gaillards : 22x30 caronades + 2x12 longs frégate à vapeur : bat : 22x30 longs + 8x20 cm obusiers ; gaillards : 12x30 longs + 2x20 cm obusiers + 1x60 coque/hull : bois

notes

ce navire n'a pas été une réussite, quelque soit ses configurations successives.

Frégates de 1ère classe mixtes

CLASSE EVERTSEN nom chantiers sur cale lancement en service rayé Evertsen, puis Neptunus 1857 1921 Zeeland 1859

caractéristiques

Evertsen dimensions /dimensions : déplacement/displacement : 3300 t vitesse/speed : 10 n effectif/complement : propulsion /propulsion : machine charbon/coal : armement/armament : 51 c coque/hull : bois Zeeland (coll. Dick Vries) ADMIRAAL VAN WASSENAER nom chantiers sur cale lancement en service rayé ADMIRAAL VAN WASSENAER 1856

caractéristiques

dimensions /dimensions : déplacement/displacement : 2795 T vitesse/speed : 7 n armement/armament : 45 c (coll. Dick Vries)

Frégates

CLASSE JAVA nom chantiers sur cale lancement en service rayé observations Java 1821 1825 1853 Maas 1822 1842 1854 : démoli Palembang 1822 1829 1864 Ceres 1824 1830 1873 1859 : transformé en batterie flottante - renommé Draak. Algiers Dunkerque 1821 1850 1828 : renommé Sambre - 1868 : démoli Sambre 1821 1825 1853 1828 : renommé AlgiersAlgiers Bellona 1819 1923 1850 Jason 1824 1829 1847/50 Rotterdam 1821 1826 1862 Zaan 1831 1850 Holland 1846 1873 Prins Alexande der Nederladen 1844 Ijssel 1832 1892 1903 : démoli 1844 : Prins Frederik der Nederlanden. 1859 : Salamander

caractéristiques

dimensions /dimensions : 46.21 x 12.20 x 5.75 (TE max) m déplacement/displacement : 1461 t ; 1700 tpc effectif/complement : 320 h propulsion /propulsion : voile armement/armament : 50x30 pdr + 2x8 pdr coque/hull : bois RHIJN nom chantiers sur cale lancement en service rayé observations Rhijn (ex-Vestale) Rotterdam 1813 1816 1862 1828 : reconstruit - 1874 : démoli

caractéristiques

dimensions /dimensions : 53.25 x 12.30 x 5.75 m déplacement/displacement : 2485 t propulsion /propulsion : voile armement/armament : origine : 44 c ; 1828 : 54 c coque/hull : plan Sané Le Rhijn dans la Manche peint par P.J. Schotel (coll. Dicke Vries) Doggerbank nom chantiers sur cale lancement en service rayé observations Doggerbank 1841 1873 60 canons Prins van Oranje nom chantiers sur cale lancement en service rayé observations Prins van Oranje 1873 25-11-1853 : mouille à Malte. Prinses Sophia nom chantiers sur cale lancement en service rayé Prinses Sophia 1857 1859 1872

caractéristiques

dimensions /dimensions : 48 x 14,70 x 6,20 m déplacement/displacement : 2400 tpc vitesse/speed : effectif/complement : 320 h propulsion /propulsion : voile armement/armament : bat : 30x30 longs + 4x20 cm obusiers ; gaillards : 12x30 moyens + 1x60 long

note

1859 : n'a jamais été armée, mais transformée en batterie flottante dans un chantier privé sous le nom d'Orkan.

Corvettes à voiles

nom chantiers sur cale lancement en service rayé observations Pallas 1824 1845 1874 22 canons - longueur 34 m - largeur : 9.70 Van Speyk 1859 : utilisé comme blockship Prins Maurtits 1859 : utilisé comme blockship

Corvettes mixtes

CLASSE DJAMBI nom chantiers sur cale lancement en service rayé Djambi Amsterdam 1860 Willem « 1863 Curaçao Flushing « Leeuwarden Amsterdam 1861 Zoutman " " Van Galen " 1872 Metallen Kruis " 1862 Zilveren Kruis " 1869

caractéristiques

dimensions /dimensions : 62,84 X 12,25 X 5,60 m déplacement/displacement : 2030/2180 t vitesse/speed : 8.5/10 n effectif/complement : 225/250 h propulsion /propulsion : 830 che charbon/coal : 340/400 t armement/armament : 8x6,3" + 8x30 pdr puis : 14x6,3" (sauf les Van Galen & Zilveren Kruis : 4x7" + 8x6,3") CLASSE GRONINGEN nom chantiers sur cale lancement en service rayé Groningen 1863 Citadel van Antwerpen 1857 Koopman (vice-amiral -) 1858

caractéristiques

dimensions /dimensions : déplacement/displacement : 1700 t vitesse/speed : 9/14 N effectif/complement : propulsion /propulsion : charbon/coal : armement/armament : 14 C Koopman coque/hull : CLASSE Prinses AMALIA nom chantiers sur cale lancement en service rayé Prinses Amalia Medusa

caractéristiques

dimensions /dimensions : 48 x 10,60 x 5 m déplacement/displacement : 1500 t lège, 1700 tps vitesse/speed : 6/10 n effectif/complement : 200 h propulsion /propulsion : 150 chn charbon/coal : armement/armament : bat. : 12x30 longs + 4x20 cm obusiers ; gaillards : 3x30 longs Medusa CLASSE WATERGEUS nom chantiers sur cale lancement en service rayé Watergeus Amsterdam 1864 Marnix « 1867 1868 1890

caractéristiques

dimensions /dimensions : 58 m (60.60 m Marnix) déplacement/displacement : 1405 t vitesse/speed : 10 n effectif/complement : propulsion /propulsion : 720 che charbon/coal : armement/armament : 6x6.3" Watergeus

Batteries flottantes

ETNA nom chantiers sur cale lancement en service rayé Etna Scott Russel, Holland 4-10-1858 5-5-1865 Meteor Thunder Glatton Trusty

caractéristiques

dimensions /dimensions : 172'5" x 44' x 14'7" (C.) x 8'8"(TEM) déplacement/displacement : vitesse/speed : 5 n effectif/complement : propulsion /propulsion : 150 ch charbon/coal : armement/armament : 14x68 pdr coque/hull : bois

notes

Etna

5-5-1855 : un incendie se déclare au moment du lancement, provoquant un lancement intempestif et le bris du navire sur la rive.

Canonnières à hélice

CLASSE AMSTEL nom chantiers sur cale lancement en service rayé Amstel 1881 Stavoren Kukduin Soestdjik Schouwen tous lancés entre 1860 et 1863 Mas en Waal Haarlemmermeer Dommel Den Birel Coehorn Bommelerwaard Aart van nes

caractéristiques

dimensions /dimensions : 650/750 t déplacement/displacement : vitesse/speed : 7 n effectif/complement : propulsion /propulsion : 280 che charbon/coal : armement/armament : 7x30 pdr coque/hull :

Canonnières à roues

NIMROD 1 nom chantiers sur cale lancement en service rayé NIMROD NR 1 1863

caractéristiques

dimensions /dimensions : 54 x 6,10 (10,40 HT) x 2,30 m déplacement/displacement : 400 t vitesse/speed : 9.5 n effectif/complement : 48 h propulsion /propulsion : 120 chn, 360 che blindage/armour : 4.5 " armement/armament : 2x60 pdr coque/hull : fer SOEMBING nom chantiers sur cale lancement en service rayé Soembing 1852 1853 5-10-1855

caractéristiques

dimensions /dimensions : 66 x 8 x 4.20 x 2,30 m déplacement/displacement : 400 t (394 t longues) vitesse/speed : 9.5 n effectif/complement : propulsion /propulsion : 150 chn blindage/armour : armement/armament : 6 c coque/hull : fer

notes

5-10-1855 : offert au gouvernement japonais comme navire-école. - renommé Kanko Maru.

Canonnière à voiles

BOREAS nom chantiers sur cale lancement en service rayé Boreas 1833 1857

caractéristiques

dimensions /dimensions : 20 x 7,40 x 1,69 m déplacement/displacement : 140 t vitesse/speed : effectif/complement : 42 h armement/armament : 4x36 pdr + 1x20 cm mortier coque/hull : KANONNEERBOOT NR 10 nom chantiers sur cale lancement en service rayé KANONNEERBOOT 10 1850

caractéristiques

dimensions /dimensions : 18 x 5,86 x 1,30 m déplacement/displacement : 92 T vitesse/speed : effectif/complement : 34 H propulsion /propulsion : charbon/coal : armement/armament : 2x20 cm obusier + 1x20 cm mortier

Petits bâtiments

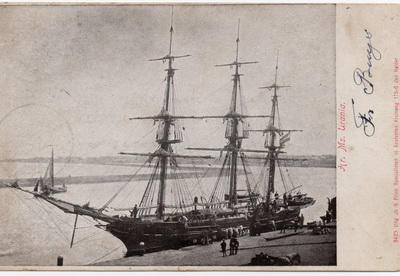

Nom Type Chantier Déplacement Lct rayé Canons Pers. Dimensions Observations: AJAX 1832 1890 28 AMBON 1846 1857 6 AREND 1839 1862 14 ARUBA 1845 1857 3 ATALANTE Vlissingen 1849 1905 28 BANDA 1846 1859 6 BATAVIA 1822 1851 6 CASTOR 1825 1866 28 DOLFJIN 1844 1856 6 ECHO 1827 1854 18 EGMONT 1839 1857 6 HAAI 1842 1862 18 HELDIN 1842 1915 22 HUZAAR 1844 1853 6 KOERIER 1480 1858 18 LANSIER 1843 1862 6 LYNX 1842 1871 18 MEERMIN 1830 1851 18 MERWEDE 1835 1860 8 NEHALIENNIA 1827 1856 28 PEGASUS 1830 1851 18 PJIL 1841 1854 14 POSTILLON 1833 1850 14 PRINS WILLEM FREDERIK HENDRIK 1832 1857 8 PYLADES 1846 1869 4 REMBANG Rotterdam 1850 1862 6 SAPAROEA 1846 1857 6 SNELHEID 1833 1850 14 C SPERWER 1845 1874 18 SUMATRA Rotterdam 1848 1855 26 SYLPH 1837 1861 5 TERNATE 1840 1904 6 URANIA 1852 1888 10 VENUS 1838 1868 18 VOS 1844 1853 3 WINDHOND 1828 1850 12 C ZEEHOND Rotterdam 1850 1882 12 ZWALUW 1840 1854 18 Zeehond (coll. Dick Vries) Urania (coll. Dick Vries)
