La flotte de Napoléon III - Marines étrangères

Empire ottoman Bâtiments de ligne

Vaisseau

Mahmudiye Trois ponts, coque bois - plus grand navire du monde à l'époque. nom chantiers sur cale lancement en service rayé Mahmudieh Imperial Naval Arsenal, Istambul 1829

caractéristiques

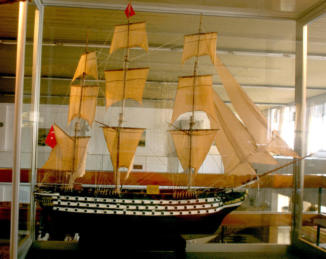

dimensions/dimensions : 62 x 17 x 7 m déplacement/displacement : 2 500 t vitesse/speed : effectif/complement : 1 280 h propulsion/propulsion : voiles armement/armament : 128 c coque/hull : Maquette du Mahmudieh au musée naval d'Istamboul (photo A. Clouet, 2009)

Frégates cuirassées

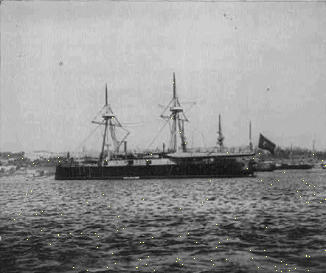

classe Osmaniye (ou Osmanieh) nom chantiers sur cale lancement en service rayé Abdul Aziz Napier (Glasgow, UK) 1-1855 1913 Mahmudiye Thames Iron Works 13-12-1864 1913 Orkanniye Napier (UK) 26-6-1865 1913 Osmaniye Napier (UK) 2-9-1864 1909

caractéristiques

dimensions/dimensions : 98.31 x 16.99 x 7.80 m déplacement/displacement : 6 400 t vitesse/speed : 12 n effectif/complement : 340 h propulsion/propulsion : 1 hélice - 6 chaudières pour 3 785 che charbon : 546/750 t armement/armament : 1x9" + 14x8" + 10x36 pdr blindage/armour : ceinture 5,5", batterie 5"

Frégates mixtes

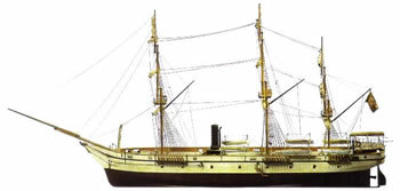

Hudavendigar nom chantiers sur cale lancement en service rayé Hudavendigar Turquie 1860 ? Nota : transformée en mixte en Angleterre (1864). Ertugrul nom chantiers sur cale lancement en service rayé Ertugrul Tersane-i Amire, Istamboul 1854 19-10-1863 1864 18-9-90

caractéristiques

dimensions/dimensions : 79 x 15.50 x 8 m déplacement/displacement : 2 344 tpc vitesse/speed : 10 n effectif/complement : 400 h propulsion/propulsion : 2 machines de 600 che, 1 hélice, charbon : 120/350 t armement/armament : 8x 150 mm, 5x 150 mm, 4x 60 mm , 2x 24.5 mm , 1x Torpedo Tubes 455 mm coque/hull : bois Nota : transformée en mixte en Angleterre (1864).

Avisos à hélice

classe Sad al Bahr nom chantiers sur cale lancement en service rayé Sad-al-Bahr Angleterre 1860 c 1900 Atarid Gemlik, Turquie 1864 id. Beirut Angleterre 1860 id. Iskenderieh Constantinople c 1862 id. Merikh Gemlik, Turquie 1864 id. Zuhaf Constantinople c 1862 id.

caractéristiques

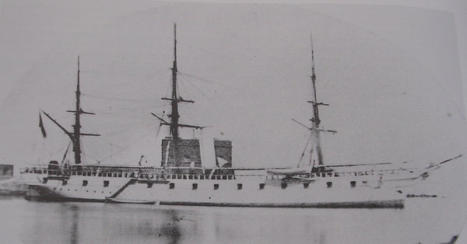

dimensions/dimensions : 52.88 x 8.10 x 3.91 m déplacement/displacement : 599 t normal vitesse/speed : 10 n effectif/complement : 86 h (Merikh, 100 h) propulsion/propulsion : 1 hélice, 160 chn, charbon : 120 t armement/armament : 2 x4.7" + 4x1 pdr Très belle photo du Sad al Bahr qui servit de yacht au vice-roi d'Egypte (photo Jules Maréchal - coll. privée) classe Sinub nom chantiers sur cale lancement en service rayé Brussah Angleterre 1860 c 1900 Edirneh Angleterre 1860 c 1900 Mansurah Ismid, Turquie 1863 c 1900 Muzaffer Ismid, Turquie 1863 c 1900 Sinub Angleterre 1860 c 1900

caractéristiques

dimensions/dimensions : 52.43 x 9.30 x 4.32 m déplacement/displacement : 770t vitesse/speed : 11 n effectif/complement : 153 h propulsion/propulsion : 1 hélice, 150chn, charbon : 120t - gréement de sloop armement/armament : 2x5,9" + 2x4,7" + 3x37mm + 1x14"TLT coque/hull : coque bois doublée cuivre

AVISOS à ROUES

Hanieh nom chantiers sur cale lancement en service rayé Hanieh Angleterre 1863 après 1896

caractéristiques

dimensions/dimensions : 70.10 x 8.23 x 1.93 m déplacement/displacement : 816 t vitesse/speed : 10 n effectif/complement : propulsion/propulsion : 180 chn - charbon : 120 t armement/armament : 3 mitrailleuses coque/hull : classe Iz ze din nom chantiers sur cale lancement en service rayé Fuad Angleterre 1864 après 1896 Ismail Angleterre 1864 après 1896 Iz ze din Angleterre 1864 après 1896 Taliah Angleterre 1864 après 1896

caractéristiques

dimensions/dimensions : 76.20 x 9.14 x 3.66 m déplacement/displacement : 1 058 t vitesse/speed : 12.5 n effectif/complement : 135 h propulsion/propulsion : 300 chn - charbon : 150 t armement/armament : 1x4.7" + 3x3" coque/hull : fer Kandia nom chantiers sur cale lancement en service rayé Kandia ? 1863 après 1896

caractéristiques

dimensions/dimensions : 73.00 x 8.00 x 2.08 m déplacement/displacement : 820 t vitesse/speed : 10.5 n armement/armament : 3 c coque/hull : Retimo nom chantiers sur cale lancement en service rayé Retimo Angleterre 1862 c 1911 caractéristiques dimensions/dimensions : 69.80 x 7.92 x 2.13 m déplacement/displacement : 768 t vitesse/speed : 10 n effectif/complement : 90 h propulsion/propulsion : 270 chn - charbon : 150 t
