La flotte de Napoléon III - Marines étrangères

Hollande (1)

Cuirassé

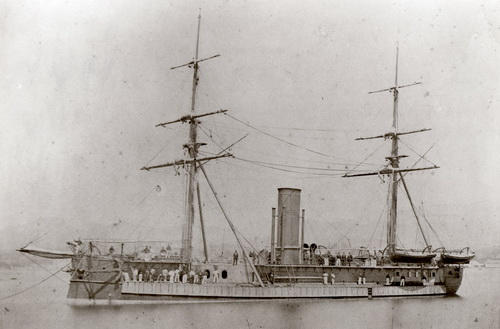

PRINS HENDRIK DER NEDERLANDEN nom chantiers sur cale lancement en service rayé PRINS HENDRIK DER NEDERLANDEN Laird, GB 1866

caractéristiques

dimensions /dimensions : 73,15 x 13,41 x 8,50 (c.) x 5,49 m déplacement/displacement : 3320 t vitesse/speed : 11.4 n effectif/complement : 267 h propulsion /propulsion : 400 chn holl. (600 chn fr) 2000 che - 2 machines séparées, 2 hélices de 4,42 m de diam. charbon/coal : 467 t armement/armament : 2xII de 9" Armstrong + 4x4,7" coque/hull : 3 mâts-barque - les mâts de misaine et le grand mât sont tripodes - 2 tourelles (coll. Dick Vries)

Vaisseaux de 84 c

classe ZEEUW nom chantiers sur cale lancement en service rayé ZEEUW 1850 : JUPITER Flushing 8-1810 1825 1873 NEPTUNUS 1844-57 : KONING DER NEDERLANDEN Flushing 27-12-1821 1835 1873

caractéristiques

dimensions /dimensions : 57.80 (flot.) x 15.36 x 7.22 (TE max) m déplacement/displacement : 4010 tpc effectif/complement : 700 h armement/armament : bat1 : 24x36 pdr + 8x20 cm ; bat2 : 28x24 pdr +4x20 cm : gaillards : 20x36 pdr car. coque/hull : trois-ponts en bois

historique

Jupiter

1827 : utlisé comme transport de troupes pour les Indes Orientales. 1859-60 : converti en batterie flottante et renommé Jupiter

Neptunus

1844-1857 : renommé KONING DER NEDERLANDEN.

6-1857 : converti en batterie flottante à Flushing et renommé Neptunus.

Vaisseaux de 74 c

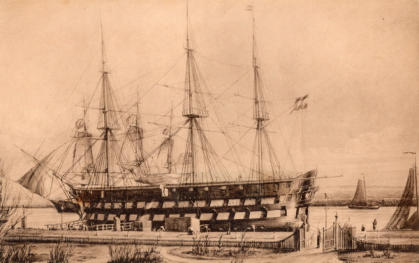

classe KORTENAER nom chantiers sur cale lancement en service rayé KORTENAER 1844 : Koningin des Nderlanden 1859 : Olifant 1819 1825 1859 JUPITER 1844 : Kortenaer 1825 1833 1857 TROMP 1830 1850 1867 Kortenaer (coll. Dick Vries)

caractéristiques

dimensions /dimensions : 54.16 x 14.70 x 7.12 (6.35 comme batterie) m déplacement/displacement : 3650 tpc - 3150 ipc (batterie flottante) vitesse/speed : effectif/complement : 650 (en navire de ligne) ; 250 (en batterie flottante) armement/armament : 88 c - 86x30 pdr +2x12 pdr 1855 : bat 1 : 0 - bat 2 : 30x36 pdr - gaillards : 1x20 cm + 3x22 pdr coque/hull : bois notes : Aucun de ces navires n'a servi en tant que navire de ligne. Ils furent uniquement utilisés comme batteries flottantes, en blocus à Amsterdam et La Haye.

Monitors

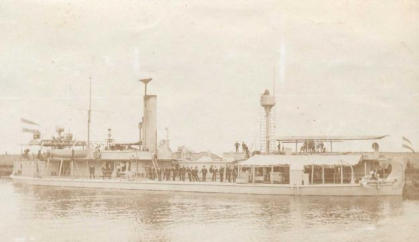

CLASSE BLOEDHOND nom chantiers sur cale lancement en service rayé Bloedhond Amsterdam 1867 1869 1870 1907 Cerberus Amsterdam 1867 1869 1870 1905

caractéristiques BLOEHOND

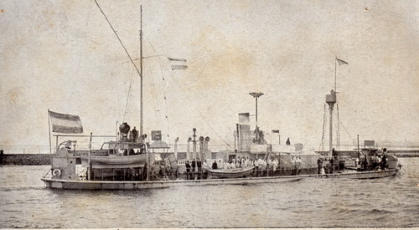

dimensions /dimensions : 55.70 x 14.15 x 3.15 m déplacement/displacement : 1656 t vitesse/speed : 7.7 n effectif/complement : 117 h propulsion /propulsion : 680 che charbon/coal : 128 t Bloehond (coll. Dick Vries) armement/armament : 2x9" ; puis 1x11" + 2x1 pdr + 2x1 pdr revolver blindage/armour : ceint : 5,5" - tourelle : 8/11"

caractéristiques CERBERUS

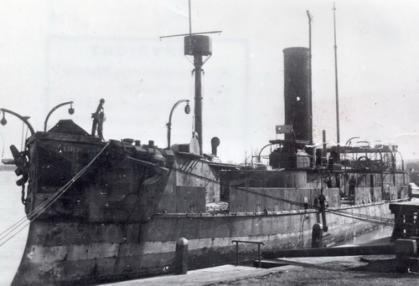

dimensions /dimensions : 56.53 x 13.36 x 3.00 m déplacement/displacement : 1559 t vitesse/speed : 7 n effectif/complement : 117 h propulsion /propulsion : 534 che charbon/coal : 98 t armement/armament : 2x9" ; puis 1x11" + 2x1 pdr + 2x1 pdr revolver blindage/armour : ceint : 5,5" - tourelle : 8/11" Cerberus

notes :

Ces deux navires sont similaires à la classe Heiligerlee. CLASSE SCHORPIOEN nom chantiers sur cale lancement en service rayé Schorpioen Forges et Chantiers, Toulon 1868 9-1868 1906 Stier Laird 1868

caractéristiques

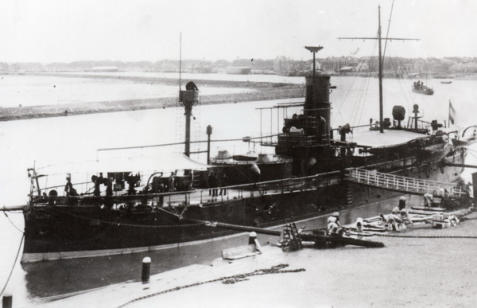

dimensions /dimensions : 62,50 x 11,58 x 5,80 (C.) x 4,725 (tem) m déplacement/displacement : 2140 t (2070 t Stier) vitesse/speed : 13.4 n (12.5 n Stier) effectif/complement : 136 h Stier (coll. Dick Vries) rayon d'action / radius : 2150/ 6 n propulsion/propulsion : 2 machines, 2 hélices à 2 ailes - 400 chn, 2225 che charbon/coal : 246 t armement/armament : 2x300 pdr Armstrong dans un coupole du système Coles ; puis : 1x11" + 5x1 pdr + 2x1 pdr revolver coque/hull : coque en fer à double fond et double muraille Schorpioen CLASSE HELIGERLEE nom chantiers sur cale lancement en service rayé Heligerlee Laird 1867 1868 1868 1919 Krokodil Laird 1867 1868 1868 16-3-1900 Tijger Napier, Glacow 1867 1868 1868 10-12-1895

caractéristiques

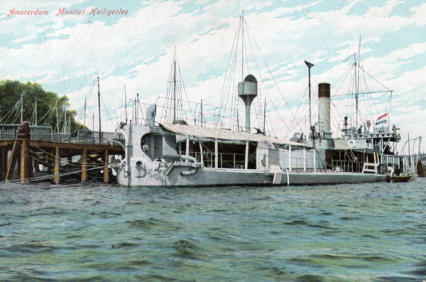

dimensions /dimensions : 57 x 13.46 x 3.50 (creux) x3.05 m déplacement/displacement : 1520 t vitesse/speed :8.5/9 n effectif/complement : 117 h propulsion /propulsion : 630/680 che charbon/coal : 131 t armement/armament : ceint. : 5.5" - tourelle : 8/11" Helligerlee (coll. Dick Vries) CLASSE ADDER nom chantiers sur cale lancement en service rayé Adder Fijenoord 1870 1871 1871 5-7-1882 (coulé) Haai Fijenoord 1870 1871 1871 1905 Hyena Amsterdam 1869 1870 1871 1905 Luippaard Fijenoord 1875 1876 1876 1907 Panter Amsterdam 1869 1870 1870 26-9-1906 Wesp Amsterdam 1870 1871 1871 1906

caractéristiques

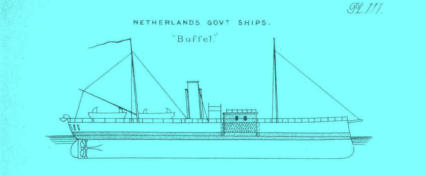

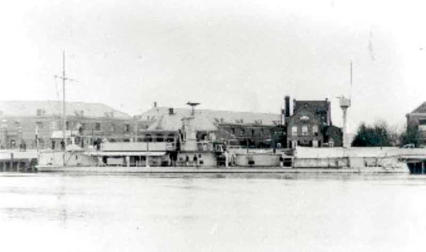

dimensions /dimensions : 58,60 x 59,56 (HT) x 13,41 x 2,97 m déplacement/displacement : 1555 t vitesse/speed : 7/8 n effectif/complement : 117 h propulsion /propulsion : 560/740 che charbon/coal : 93 t armement/armament : 2x9" (Luipaard : 1x11") blindage/armour : ceint : 5,5" ; tourelle : 11-8" coque/hull : extrémités en éperon - petit franc-bord Le Luipaard CLASSE BUFFEL nom chantiers sur cale lancement en service rayé Buffel Napier, Glascow 1868 23-7-1868 1894 Guinea NSM, Amsterdam 1867 1870

caractéristiques

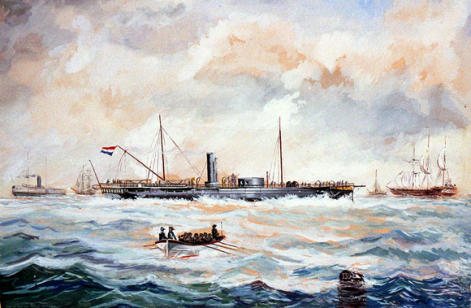

dimensions /dimensions : 62,53 x 12,20 x 7,32 (c.) m déplacement/displacement : 1473 tx vitesse/speed :11.5/12.8 n effectif/complement : 150 propulsion /propulsion : 2 hélices, 1 machine de 400 chn, 2000 che charbon/coal : 150 t blindage / armour : ceint. : 15 cm armement/armament : 2x9" + 4x4,7" ; puis 1x11" + 4x1 pdr + 2x1 pdr revolver coque/hull : coque à éperon, gréé avec deux mâts à l'origine Guinea (coll. Dick Vries) Buffel
